Selección de una carcasa IP67 para aplicaciones electrónicas en exteriores

Cuando se trata de proteger equipos electrónicos para exteriores, la elección de la carcasa es más que una simple caja; es un componente crítico para la longevidad del sistema. Los entornos exteriores son realmente implacables, incluyendo la humedad, el polvo y las fluctuaciones extremas de temperatura que pueden degradar los componentes sensibles si la carcasa no está a la altura.Francamente, aquí es donde Bud Industries sobresale…)

En esencia, IP67 es un estándar definido por la Comisión Electrotécnica Internacional (IEC) que clasifica el grado de protección que ofrece una carcasa contra la entrada de elementos externos. El primer dígito, el "6", representa el nivel más alto de protección contra el polvo, lo que significa que la unidad es completamente hermética. El segundo dígito, el "7", indica que la carcasa puede soportar la inmersión temporal en agua hasta un metro de profundidad durante 30 minutos. Básicamente, una clasificación IP67 garantiza que sus dispositivos electrónicos estén protegidos contra todo, desde polvo y arena arrastrados por el viento en el desierto hasta inundaciones repentinas o fuertes tormentas. En términos domésticos, esto ayuda a protegerlos en el desierto del oeste de Texas y Arizona, las tormentas en los estados del noroeste de Oregón y Washington, las temperaturas gélidas del norte de Minnesota o Maine, y a lo largo de las costas atlánticas de Maryland, Carolina del Norte o Florida, donde una caja podría ser subida y bajada a un muelle.

Utilizando la carcasa Bud PN-1323-C, se protegen los componentes. En Bud, se pueden mecanizar los orificios en la parte inferior de la caja para los prensaestopas en tan solo una semana.

Una carcasa con clasificación IP67 suele ser el estándar de oro para estas aplicaciones. Proporciona un sellado total contra el polvo y puede soportar la inmersión temporal en agua. Sin embargo, una clasificación en la hoja de especificaciones no siempre se traduce en un rendimiento real una vez que se empiezan a perforar agujeros o a montar la unidad en el campo.

Aquí te explicamos cómo seleccionar la carcasa IP67 adecuada para tu próximo proyecto. Cada paso es fundamental para elegir la carcasa correcta para tu aplicación o proyecto.

Cómo elegir el material adecuado: policarbonato frente a aluminio.
El material que elijas determinará cómo tus dispositivos electrónicos soportarán cualquier estrés físico o ambiental.

• Policarbonato y ABSEstas son las opciones preferidas cuando se necesita una carcasa ligera, resistente a la corrosión y no conductora. Las carcasas de policarbonato IP67 son particularmente populares para sensores Wi-Fi e IoT porque no interfieren con las señales inalámbricas y son fáciles de mecanizar para prensaestopas. Cuanto menos metal tenga una carcasa Wi-Fi, mejor. El plástico ABS es una opción menos costosa, pero no resistirá tanto como el policarbonato a la intemperie. Debido a su estabilización UV, el ABS se usa a menudo para aplicaciones en interiores. Para los ingenieros que diseñan sensores de IoT industrial (IIoT), el policarbonato suele ser la opción preferida sobre el metal. Debido a su transparencia a la radiofrecuencia, permite que las antenas internas para Wi-Fi, LoRaWAN y Bluetooth mantengan una señal fuerte sin necesidad de costosas modificaciones de antenas externas.
• Aluminio fundido a presiónSi su aplicación involucra maquinaria industrial pesada o áreas de alto tránsito, el aluminio ofrece una resistencia superior al impacto. También proporciona un blindaje EMI/RFI natural, vital para equipos de comunicación o controles industriales sensibles. El recubrimiento en polvo de una caja de aluminio fundido a presión puede contribuir a una protección a largo plazo o a que la carcasa alcance una clasificación IP67 o incluso IP68. Una ventaja principal del aluminio es su resistencia superior al impacto, que se suele medir mediante la clasificación IK. Mientras que las carcasas de plástico son susceptibles a agrietarse bajo tensión física, una carcasa de aluminio fundido a presión suele alcanzar una clasificación IK08 o superior, lo que significa que puede soportar una energía cinética significativa proveniente de herramientas, caída de escombros o colisiones accidentales. Esto convierte al aluminio en la opción preferida para áreas industriales de alto tránsito donde la durabilidad mecánica es tan importante como el sellado ambiental. Al seleccionar una carcasa con una alta clasificación IK, se asegura de que la carcasa no solo impida la entrada de agua, sino que también mantenga su integridad estructural frente a las exigencias diarias de una planta de producción o una instalación de servicios públicos.
• Tenga en cuenta que algunos recintos de plástico o de mezcla de policarbonato y fibra de vidrio, como los de Bud's, pueden presentar problemas. PQT or PIP También cuentan con resistencia al impacto IK. Esto podría ofrecerte lo mejor de ambos mundos: mayor resistencia y algunas de las características de ligereza que buscas en un plástico.

Transferencia térmica
Más allá de la protección física, los ingenieros deben tener en cuenta el perfil térmico de sus componentes electrónicos dentro de un entorno sellado. Dado que una carcasa IP67 es hermética, también actúa como un verdadero aislante, atrapando el calor generado por componentes internos como fuentes de alimentación o procesadores. Esto se conoce como el "efecto horno". Para mitigarlo sin comprometer la estanqueidad, se pueden utilizar disipadores de calor internos o montar los componentes directamente en las paredes de una carcasa de aluminio fundido a presión para aprovechar su conductividad térmica natural. Para aplicaciones de alta temperatura, seleccionar una carcasa con suficiente volumen interno para permitir la convección pasiva puede marcar la diferencia entre un sistema estable y una falla prematura de los componentes. ¡La disipación de calor es fundamental!

Mantenimiento del sellado durante la instalación
En el momento en que perforas un agujero en una carcasa IP67, técnicamente anulas esa clasificación otorgada por el organismo certificador. Para mantener tus componentes electrónicos secos, debes centrarte en los "eslabones más débiles":

• Prensaestopas y conectoresNunca deje un orificio abierto. Utilice prensaestopas estancos que cumplan o superen la clasificación IP67 de la propia caja.
• Integridad de la junta: Asegúrese de que la junta de esponja de silicona, EPDM o neopreno esté perfectamente colocada. Si abre y cierra la tapa con frecuencia durante la prueba, compruebe que no haya suciedad ni residuos que puedan comprometer el sellado.
• Maquinado de PrecisionLos cortes irregulares o con superficies rugosas dificultan que las juntas creen un sellado hermético. Si necesita producir grandes volúmenes, solicitar al fabricante modificaciones personalizadas de la carcasa puede garantizar una precisión de nivel de fábrica.

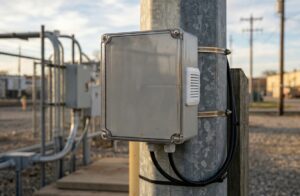

Caja Bud serie PIP IP67 con Ventilación IPV, dos prensaestopas para cables IPG y Montaje en poste de la serie BPM Kits

Calor, condensación y exposición a los rayos UV
La clasificación IP67 protege contra el agua líquida, pero no siempre tiene en cuenta el vapor de agua.

En exteriores, la “carga solar” puede provocar un aumento repentino de la temperatura interna del recinto. Cuando se pone el sol, esa caída de temperatura puede crear un efecto de vacío, atrayendo aire húmedo y provocando condensación interna. Para evitar esto, considere agregar un válvula de compensación de presiónEstas rejillas de ventilación permiten que el recinto “respire” sin dejar entrar polvo ni líquidos.

Además, si su carcasa estará expuesta a la luz solar directa, asegúrese de que el material esté estabilizado contra los rayos UV. Esto evita que el plástico se vuelva quebradizo o amarillee con el paso del tiempo. Sinceramente, muchas personas que eligen plástico ABS para exteriores observan este amarilleamiento. A menudo se produce un efecto similar al de la tiza o el borrador, donde la caja comienza a mostrar virutas de plástico, resultado de la descomposición del ABS con el tiempo debido a la exposición al sol.

Diseño y escalabilidad
Resulta tentador elegir la carcasa más pequeña posible para ahorrar costes y espacio. Sin embargo, la acumulación de calor interno es un problema real en espacios reducidos.

Al planificar la disposición interna de su gabinete, deje suficiente “radio de curvatura” para su cableado y cableadoAmontonar los cables en un espacio reducido ejerce presión sobre los conectores y dificulta el mantenimiento en campo. Una carcasa ligeramente más grande puede proporcionar una mejor ventilación y simplificar las futuras actualizaciones.

Nota técnica
Si bien el sistema de clasificación IP es el estándar internacional para la protección ambiental, es importante destacar que IP67 suele coincidir con la clasificación NEMA 6, comúnmente utilizada en Norteamérica. Ambos estándares indican que una carcasa está diseñada para soportar la inmersión temporal en agua y proporcionar un sellado completo contra el polvo y los residuos. Sin embargo, las clasificaciones NEMA van un paso más allá al considerar factores como la resistencia a la corrosión y la carga de hielo, que no están contemplados en la escala IP básica. Cuando las especificaciones de su proyecto requieren una carcasa NEMA 4X o NEMA 6, seleccionar una carcasa de policarbonato o aluminio de alta calidad con clasificación IP67 suele ser la forma más eficaz de garantizar la compatibilidad y una protección rigurosa en entornos industriales exigentes. A medida que las empresas se expanden globalmente, es fundamental comprender las clasificaciones NEMA e IP para colaborar mejor con ingenieros electrónicos, eléctricos o mecánicos en un proyecto determinado.

La fiabilidad comienza con la selección.
Una carcasa con clasificación IP67 proporciona la base para un sistema exterior fiable, pero los detalles, como la elección del material, la ventilación adecuada y la entrada de cables de alta calidad, determinarán si resiste el paso del tiempo.

At Bud IndustriesNos especializamos en ayudar a los ingenieros a encontrar la solución ideal para su uso en campo, ya sea una carcasa robusta de aluminio para una planta de producción o una caja de policarbonato con tapa transparente para un sensor remoto. Contamos con el stock y la capacidad de modificación necesarios para lograrlo.
